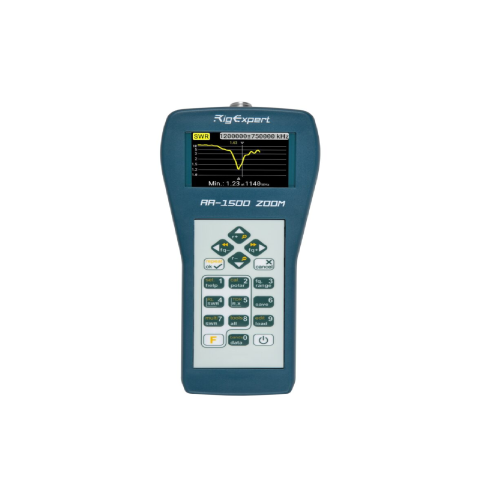

Features:

• Color TFT display
• 6×3 keys on the waterproof keypad
• Consistency and accuracy without prior recalibration
• Multilingual user friendly interface
• Built-in Helper at the push of a button
• USB connection to a personal computer
• OSL calibration data memory to select different
• measurement fixtures quickly

Specifications:

• Frequency range                            : 0.1 to 1500 MHz
• Frequency entry                             : 1 kHz
• Measurement for systems              : 25, 50, 75, 100, 150, 200, 300, 450 and 600 Ohm
• SWR measurement range              : 1 to 10 in chart modes

                                                                     : 1 to 100 in numerical modes

• R and X range                                : 0…2000, -2000…2000
• Display modes                                : Cable tools (stub tuner, length & velocity factor, cable loss and characteristic impedance measurement, LC meter, Multé)

                                                                    : Optional open-short-load calibration

                                                                    : R, X chart

                                                                    : Smith chart

                                                                    : SWR at single or multiple frequencies

                                                                    : SWR chart

                                                                    : TDR chart (Time Domain Reflectometer)

                                                                    : User OSL: 10 profiles available

• RF output                                       : Connector type: N

                                                                    : Output power: -10 dBm (at a load of 50 ohms)

                                                                    : Output signal shape: square

• Power                                              : Max. 4 hours of continuous measurement, max. 2 days in standby mode when fully charged batteries are used

                                                                    : Three 1.2V Ni-MH batteries, type AA

                                                                    : Three 1.5V alkaline batteries, type AA

                                                                    : Three 3.7V LiPo batteries, 14200

                                                                    : When the analyzer is connected to a PC or a DC adapter with USB socket, it takes power from these sources

• Interface                                         : 6x3 keys on the water-proof keypad

                                                                    : 800×480 color Blanview® display

                                                                    : Bluetooth Specification v.4.2, LE

                                                                    : Menus and help screens in English (by default), French, Italian, Japanese, Ukrainian, Portuguese, Spanish and German

                                                                    : USB connection to a personal computer

• Operating temperature                 : 0…40 °C (32…104 °F)
• Dimensions                                     : 100 × 230 × 55 mm, (4 × 9 × 2 in)
• Accessories inside the box             : Soft case, battery charger, rechargeable batteries, USB cable, N to UHF adapter
• GTIN-13                                          : 4820185420310
• Note                                                 : Specifications are subject to change without notice

Applications:

• Amateur radio
• Commercial radio
• Telecom

• AA-1500 ZOOM Antenna and Cable Analyzer Datasheet
• AA-1500 ZOOM Antenna and Cable Analyzer Manual
• AntScope2 Software for Linux
• AntScope2 Software for macOS
• AntScope2 Software for Windows
• Flashtool Firmware for macOS
• Flashtool Firmware for Windows

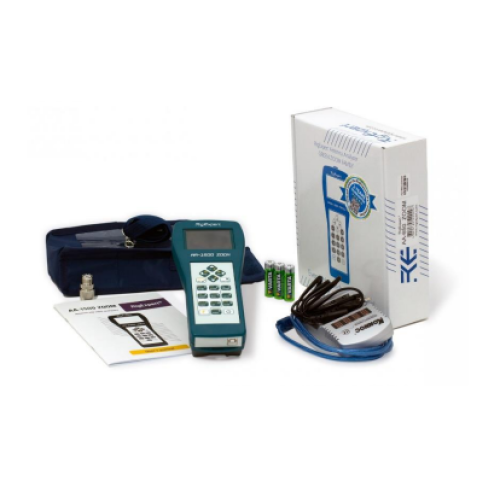

Package Includes:

• 1X Soft case
• 1X Battery charger
• 1X Rechargeable batteries
• 1X USB cable
• 1X N-type to UHF adapter.
• 1X User’s manual
